GIRA Schalt-, Jalousieaktor 502800
Art.Nr.: 704090
Auf Lager:
13 Stk.
Stand: 25.11.2024 06:02 Uhr
Lieferzeit: 1-3 Arbeitstage

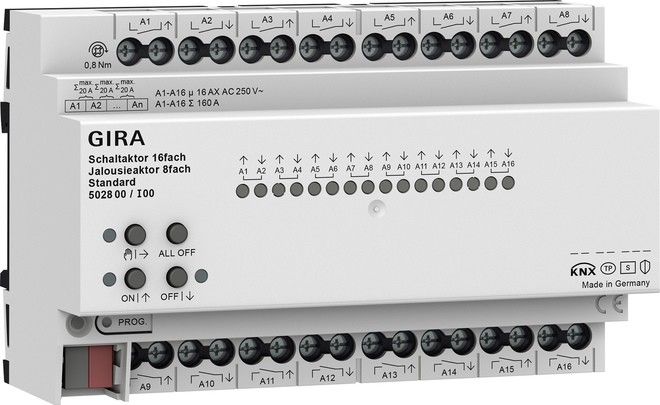

Schalt-, Jalousieaktor 502800
Hersteller: GIRA
Hersteller-Art.Nr.: 502800
EAN: 4010337061076
Ursprung: Deutschland
Zolltarif: 85364900
KNX Schaltaktor 16fach 16 A Jalousieaktor 8fach 16 A Standard REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Sperrfunktion für jeden Jalousieausgang realisierbar. Einfacher Sonnenschutz: Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Schaltfunktionen: Unabhängiges Schalten der Schaltausgänge. Schließer- oder Öffnerbetrieb. Rückmeldung Schalten: Aktive oder passive Rückmeldefunktion. Logische Verknüpfungsfunktion einzeln für jeden Ausgang. Sperrfunktion für jeden Kanal parametrierbar. Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion). Einbeziehung in Lichtszenen möglich: Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Hinweise : VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. KNX Data Secure kompatibel. Schneller Download der Applikation (Long Frame Support). Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich. Montage auf DIN-Hutschiene.
Merkmale: | |
Bussystem KNX | ja |
Bussystem KNX-Funk | nein |
Bussystem Funkbus | nein |
Bussystem LON | nein |
Bussystem Powernet | nein |
Andere Bussysteme | ohne |
Fernbedienung möglich | nein |
Ethernet | nein |
Montageart | REG |
Breite in Teilungseinheiten | 8 |
Mit Busankopplung | nein |
LED ansteuern | nein |
Mit LED-Anzeige | ja |
Vor Ort-/Handbedienung | ja |
Max. Schaltstrom | 16 A |
Geeignet für C-Last | nein |
Max. Anzahl der Schaltausgänge | 16 |
Max. Anzahl der Jalousieausgänge | 8 |
Funktion Schalten | ja |
Externe Abfragespannung notwendig | nein |
Verschiedene Phasen anschließbar | nein |
Schutzart (IP) | IP20 |
