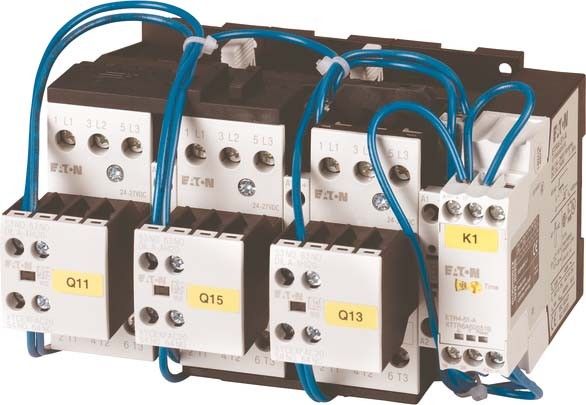

EATON Sterndreieckschütz SDAINLM45(RDC24)
Art.Nr.: 580689
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Sterndreieckschütz SDAINLM45(RDC24)
Hersteller: EATON
Hersteller-Art.Nr.: 100420
EAN: 4015081003976
Ursprung: Rumänien
Zolltarif: 85364900
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM25-10, + DILA-XHI20, Dreieckschütz Q15: DILM25-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
| Merkmale: | |
| Funktion | Stern-Dreieck-Schütz |
| Tragschienenmontage möglich | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 24..690 V |
| Betriebsspannung bei AC 60 Hz | 24..690 V |
| Betriebsspannung bei DC | 0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 45 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP00 |
| Schutzart (NEMA) | sonstige |
| Breite | 158 mm |
| Höhe | 95 mm |
| Tiefe | 138 mm |
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn
Land: DE
E-Mail: bestellungen-handel-bonn@eaton.com
www.moeller.net
