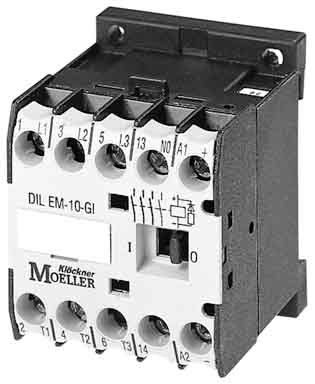

EATON Leistungsschütz DILEEM-10(42V50/60HZ
Art.Nr.: 578864
Lieferzeit: 7-14 Arbeitstage
Leistungsschütz DILEEM-10(42V50/60HZ
Hersteller: EATON
Hersteller-Art.Nr.: 051595
EAN: 4015080515951
Ursprung: Deutschland
Zolltarif: 85364900
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW, verwendbar für: ¿DILEM, ¿DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung
Merkmale: | |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 42 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 42 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 6,59999999 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 3 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 5 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 2,2 kW |
Bemessungsbetriebsleistung NEMA | 2,2 kW |
Geeignet für Reiheneinbau | nein |
Anzahl der Hilfskontakte als Schließer | 1 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Schließer als Hauptkontakte | 3 |
