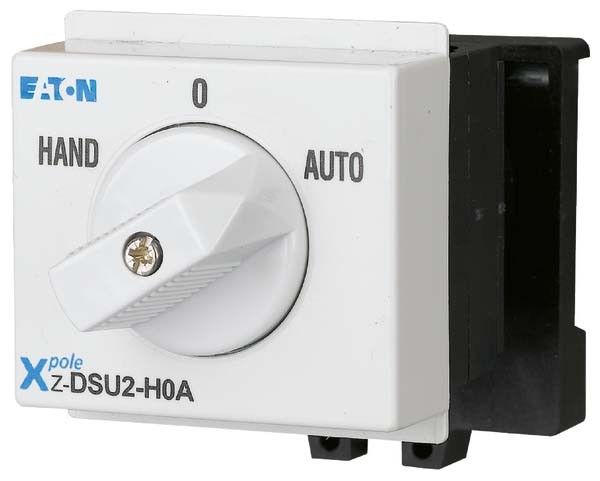

EATON Drehschalter Z-DSU2-H0A
Art.Nr.: 684005
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Drehschalter Z-DSU2-H0A
Hersteller: EATON
Hersteller-Art.Nr.: 248876
EAN: 4015082488765
Ursprung: Österreich
Zolltarif: 85365080
Die Drehschalter der Serie Z-DS sind baukastenähnlich aufgebaut: Der Schalter selbst besteht aus dem Rastwerk und dem Schaltpaket. Die Schaltnocken (deshalb auch Nockenschalter genannt) werden von einer stabilen, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit ein oder zwei voneinander unabhängigen, doppelunterbrechenden Kontakten. Die Verbindung benachbarter Schalterklemmen wie beim Voltmeterumschalter Z-DSV erfordelich, sind im Schalterpressteil eingearbeitet. Dadurch gibt es keine Behinderung beim Anklemmen der Anschlussleiter. Anwendung: Praktisch für jeden gewünschten Anwendungsfall einsetzbar. Z.B. Motorschalter: Garagentore, Ventilator, elektrisch betriebene Rollläden, Heizungssteuerungen, Beleuchtungskörper, Instrumentenschalter, div. Steuerungszwecke, usw., Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV
| Merkmale: | |
| Schaltfunktion | Wechselschalter |
| Anzahl der Kontakte als Wechsler | 2 |
| Polzahl | 2 |
| Bemessungsstrom | 20 A |
| Bemessungsspannung | 690 V |
| Min. Bemessungsspannung | 440 V |
| Bemessungsabschaltvermögen | 0 kA |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Spannungsart | AC |
| Mit Signallampe | nein |
| Farbe der Kalotte | sonstige |
| Leuchtmittel | sonstige |
| Lampensockel | sonstige |
| Max. Lampenleistung | 0 W |
| Breite in Teilungseinheiten | 3 |
| Einbautiefe | 60 mm |
| Schutzart (IP) | IP20 |
| Aufdruck/Kennzeichnung | sonstige |
| Zwangstrennung (nach DIN VDE 0113) | nein |
