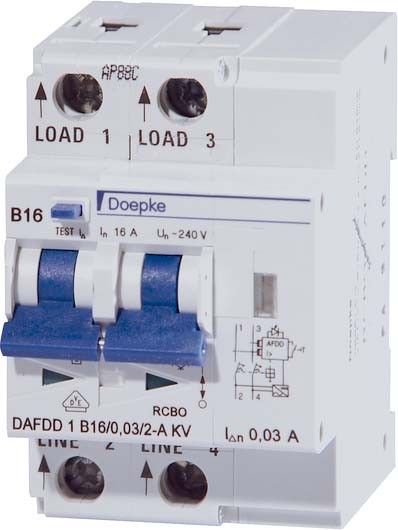

DOEPKE FI-/LS-Kombination DAFDD1B16/0,01/2-AKV

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Schalter in KV-Ausführung sind aufgrund ihrer Ansprechverzögerung weniger empfindlich für kurzzeitige impulsförmige Fehlerströme. Als kurzzeitverzögerte und zugleich gewitterfeste Geräte erhöhen sie die Anlagenverfügbarkeit und können grundsätzlich anstelle eines Standardschalters eingesetzt werden, da die Kurzzeitverzögerung keinen Einfluss auf den zusätzlichen Schutz (Personenschutz) hat. Eigenschaften: Kombigerät mit drei Funktionen
zweipolig
Neutralleiterposition variabel
AFDD nach IEC/EN-62606
RCBO nach IEC/EN-61009
durchgehende Selbstüberwachung der AFD-Unit
netzspannungsunabhängige Auslösung der FI- und LS-Funktionen
Anzeige AFDD-Auslösegrund
Kontaktstellungsanzeige
Fehlerstromausgelöstanzeige
kompakte Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
Zugbügelklemmen mit Hintersteckschutz
tristabile Rastschieber für leichten Ein- und Ausbau
: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung von unten
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
