Diagnosegerät DRCA1-Set

Hersteller: DOEPKE

Hersteller-Art.Nr.: 09352050

EAN: 4014712199491

Ursprung: Deutschland

Zolltarif: 90303370

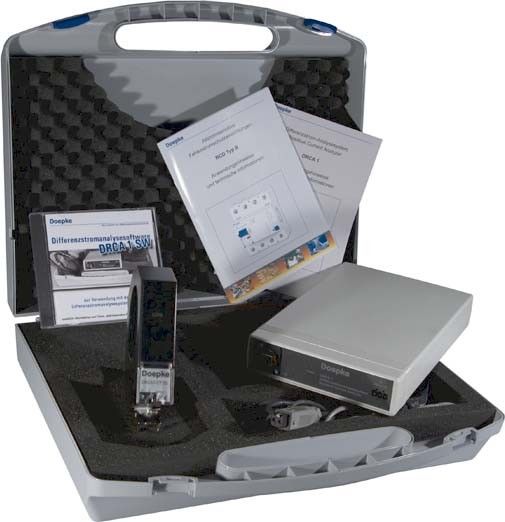

Differenzstromanalysesyteme helfen, wenn allstromsensitive Fehlerstromschutzeinrichtungen (RCD) immer wieder auslösen, ohne dass herkömmliche Messverfahren Fehler in der Anlage feststellen. Die Ergebnisse der systematischen Analyse von Differenzströmen ermöglichen die Aufdeckung der Ursache und damit die Behebung. Messgeräte der Baureihe DRCA helfen bei der Lokalisierung der Herkunft von Differenzströmen und bei der Auswahl passender Fehlerstromschutzeinrichtungen. Das Set besteht aus der Messeinheit DRCA 1 zur Erfassung, Bewertung und Weitergabe von Differenzströmen, der Messleitung DRCA 1-MC zur unverfälschten Übertragung, dem Mess-Durchsteckwandler DRCA 1-CT70 zur Messung von Strömen und der Analyse-Software DRCA 1-SW. Eigenschaften: Durchsteckwandler DRCA 1-CT70: 70 mm Innendurchmesser
geeignet zur Erfassung von Differenzströmen von 10 Hz bis 100 kHz
andere Innendurchmesser zur Anpassung an das zu überwachende Kabel verfügbar
robustes Kunststoffgehäuse
verpolungssichere Anschlussbuchse für Messleitung
Messleitung DRCA 1-MC: Leitungslänge 3 m
Verpolungssicherheit durch Stecker-/Buchse-Anordnung
Messeinheit DRCA 1:

geeignet zur Erfassung von Differenzströmen von 10 Hz bis 100 kHz und einer Amplitude bis max. 10 A
Immunität gegen Gleichfehlerströme bis zu 3 A bei maximal -10 % Messabweichung
robustes, handliches Kunststoff-Tischgehäuse
verpolungssichere Anschlussbuchsen für Messleitung und USB-Leitung
LED zur Anzeige des Betriebszustands

Analyse-Software DRCA 1 V2-SW: vielfältige Analysefunktionen, u. a. Anzeige der Signalverlaufs der Differenzströme, Analyse des Frequenzspektrums (Fourier-Analyse), Anzeige der Effektivwerte, Langzeitmessung mit Speicherung der Messwerte zur späteren detaillierten Auswertung, Aufnahme der Signale durch Festlegung von Triggerbedingungen zur Ermittlung von Schaltvorgängen oder sporadisch auftretender Differenzströme
intuitive Bedienung
lauffähig unter Windows 7, Windows 8 und Windows 10
: Messeinheit DRCA 1: Tischgerät zur Aufstellung auf ebenen Flächen
Mess-Durchsteckwandler DRCA 1-CT: Die Befestigung erfolgt auf tragfähigen Untergründen mittels der beigelegten Montagehalterungen. Einbaulage beliebig
Einsatzgebiete: Messung in gewerblichen und industriellen Installationen mit TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, USV-Anlagen, Schaltnetzteile oder Hochfrequenzstromrichter. Hinweise: Der Mess-Durchsteckwandler sollte so montiert sein. dass er in unmittelbarer Nähe des betrachteten RCD misst.
