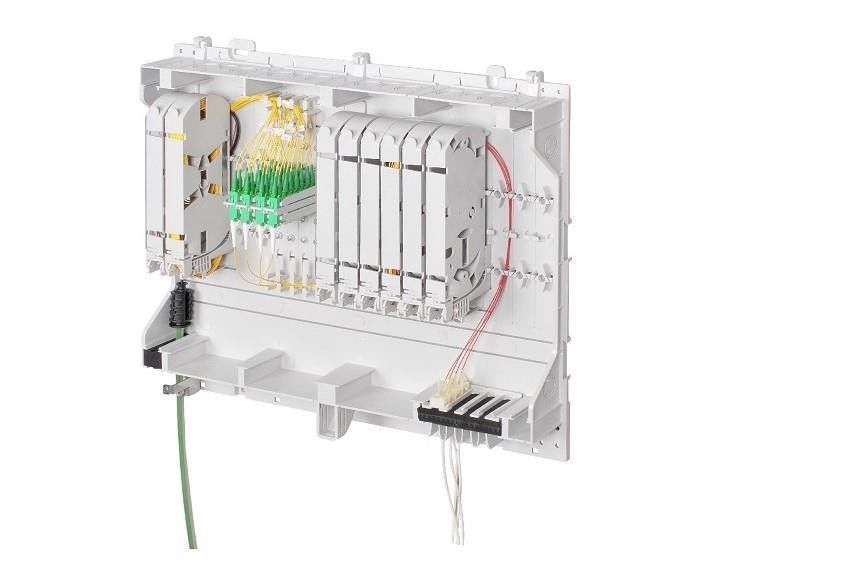

CORNING BAT-Box 13-17WE BAT-XGE-070B3-022-WE

13-17 WE, 70F, HÜP Building Access Terminal (BAT-XL), LC/APC Anschlußkomponenten für Gebäudebereiche (Hausübergabepunkt HÜP für Mehrfamilienhäuser bis 17 WE) entsprechend der gültigen Förderrichtlinie des Bundes HÜP Building Access Terminal-Extra Large (BAT(X) 70F 13-17WE ) für den Abschluss von 70 Fasern auf LC/APC-Steckern, graues Gehäuse, Größe XL, variable Ein-/ Ausgänge für Kabel, abnehmbarer Deckel mit Schraub-verriegelung und Clip zur Ablage von Dokumenten. Allgemeine Anforderungen Der Hausübergabepunkt BAT-XL 13-17 WE soll für die Einführung von Glasfaserkabeln und Mikroröhrchen mit einem maximalen Außendurchmesser von bis zu 12mm konzipiert sein. Kabel und Mikroröhrchen sind am Gehäuse zugentlastet. Einführungs- und Zugentlastungselement für 1 Mikrorohr (12mm). Einführungs- und Zugentlastungselemente für 32 Kabel (Steig- oder Anschlusskabel) 2,4 - 8 mm. Der BAT-XL 13-17 WE hat 12 Kassettensteckplätze. Neun Spleißkassetten (6x Abschluss HK, 3x Abschluss Hausnetz) für je 12 Fasern sind enthalten, die mit Krimp- oder optional mit Schrumpfspleißschutz bestückbar sind. Drei Steckplätze zur optionalen Erweiterung des Hausnetzes. Für Patch-Anwendungen im Wohnbereich sollen die Kupplungsträger ausziehbar sein. Das Grundgehäuse enthält ausstanzbare Kabeleinführungen am unteren und oberen Gehäuserand. Der BAT-XL soll die Möglichkeit bieten, weitere Gehäuse zu adaptieren und im Innenbereich verschiedene Adapterplatten für optionale Applikationsanwendungen aufzunehmen. In den BAT-XL 13-17 WE Hausübergabepunkt lassen sich je nach Anwendungsfall Splitter-, Spleiß- oder Patchmodule implementieren. Das Gehäuse ist mit Schloss oder Schraube (M4) abschließbar. Der Gehäusedeckel ist komplett abnehmbar. Der Gehäusedeckel muss, selbst bei Behinderung durch nachträglich im Umfeld des BAT installierter Gegenstände (Kabelkanäle, Gehäuse, Putz etc.), ohne bauliche Veränderungen am oder um das BAT abnehmbar sein. Das BAT-XL Gehäuse enthält einen integrierten Kabelkanal. Die Gehäusekonstruktion ermöglicht eine Trennung zwischen Abschluss- und Verteilbereich. Die Anordnung der Einbauelemente verhindert eine Kreuzung von Fasern oder Adern. Ungenutzte Anschlussfasern in den Modulen oder ungenutzte Splitterausgänge müssen vor Beschädigung geschützt sein. Eine Dokumentation der Belegung/Beschaltung des BAT-Hausübergabepunktes ist innerhalb des Gehäuses zu realisieren. Anforderungen an den BAT-XL Hausübergabepunkt Gehäusematerial: Flammwidrigen FRNC Kunststoff . Gehäuseschutzklasse: IP 55 (EN 60529 4:1992) IK-Schutzart: IK 08 (DIN EN 50102) Gehäusefarbe: Telegrau 4, RAL 7047 Farbfolge: VDE Spleißkassetten: 9 Stück Spleißablage: 9 Stück für 12 Krimpspleiße. Temperaturbereich Betrieb: - 33 °C bis 70 °C Verlegung und Montage: - 33 °C bis 70 °C Lagerung: - 25 °C bis 70 °C Design - Anschlusskomponenten Anzahl der Kupplungen: 35 x LC/APC-Duplex, vorinstalliert Farbe der Kupplungen: Grün Anzahl der Pigtails: 70 x LC/APC gemäß IEC 61754-20, TIA604-10-A, Anforderung Grade B gemäß IEC 61753 Pigtail-Faser: G.657.A1 und G.652.D Pigtail-Länge: 2 m Optische Anforderungen - Anschlusstechnik Einfügedämpfung: 0,25 dB Rückflussdämpfung: <-65 dB. Mechanische Anforderungen Abmessungen (H x B x T): 390 mm x 450 mm x 88 mm Gewicht: 2,50 kg. Umweltbedingungen Der HÜP BAT ist RoHS kompatibel ausgeführt
