BALS Steckdosen-Kombination 89096

Art.Nr.: 398537

Mehr von BALS

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
Datenblatt
GPSR

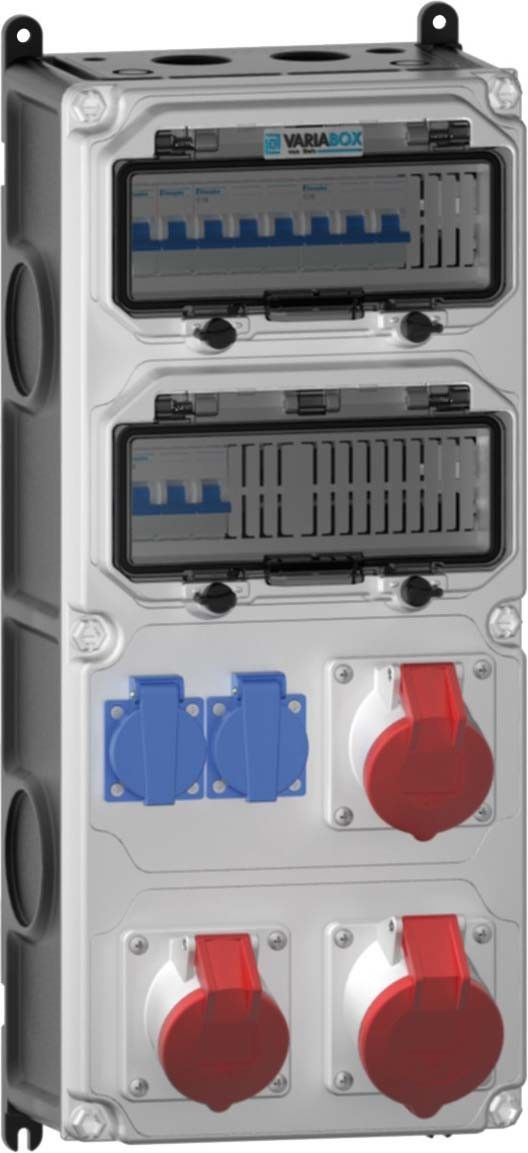

Steckdosen-Kombination 89096

Hersteller: BALS

Hersteller-Art.Nr.: 89096

EAN: 4024941206297

Ursprung: Deutschland

Zolltarif: 85371098

VARIABOX - XL
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,76
InA: 63
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
2 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
2 x C-Automat 16A 3p
1 x C-Automat 32A 3p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan S89096

Merkmale:
CEE-Steckdose - 16 A	2x16A5p400V
CEE-Steckdose - 32 A	2x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	2
Absicherung	LS-Schalter
FI-Schutzschalter	ohne
Anzahl der Leitungsschutzschalter	5
Werkstoff des Gehäuses	Kunststoff
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung	M40
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	nein
Farbe	grau
Höhe	520 mm
Breite	230 mm
Tiefe	145 mm
