ABN SIF-Wandlerschrank SW132X0686
Art.Nr.: 1160273
Lieferzeit: 7-14 Arbeitstage

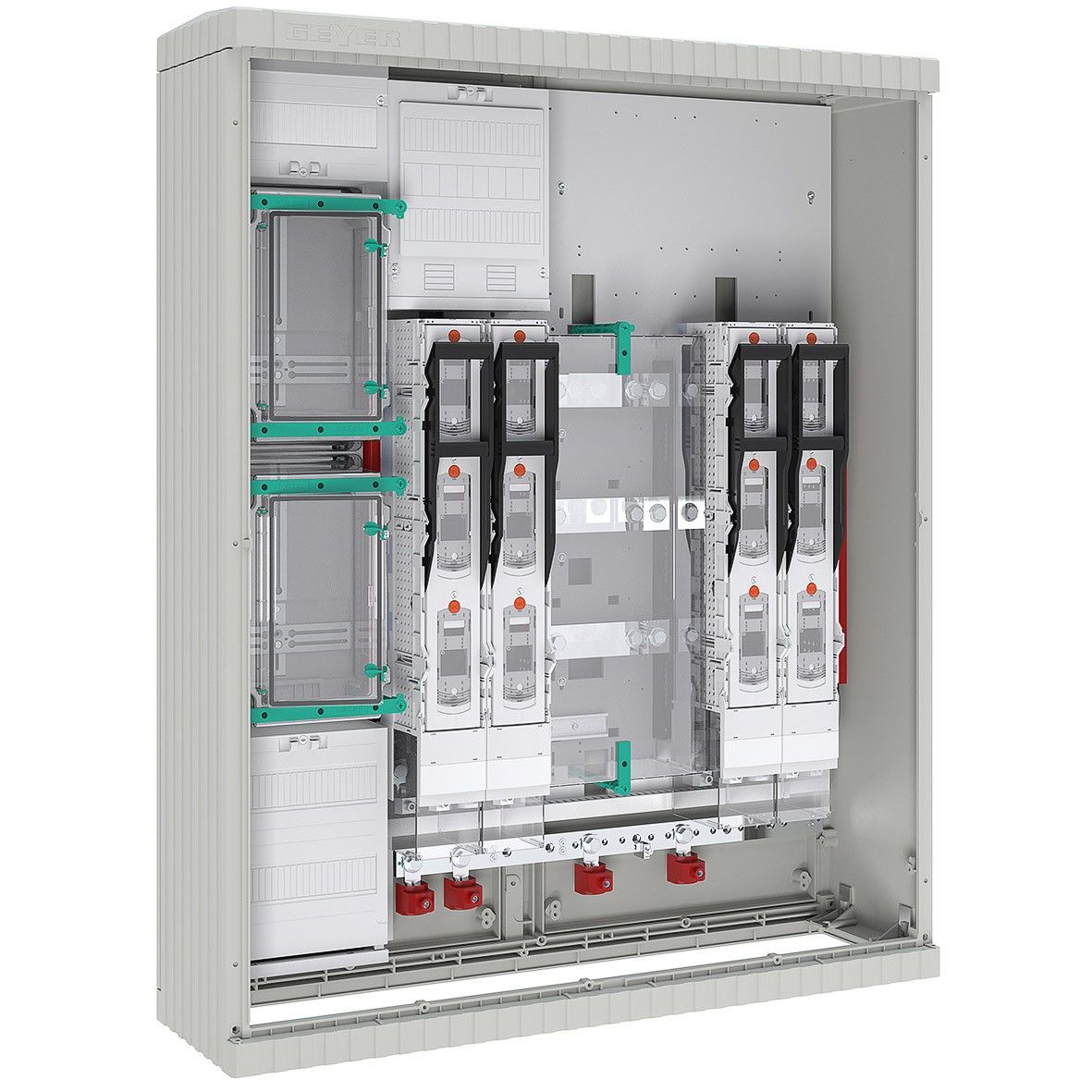

SIF-Wandlerschrank SW132X0686
Hersteller: ABN
Hersteller-Art.Nr.: SW132X0686
EAN: 4015153772335
Ursprung: Deutschland
Zolltarif: 85371098
bestehendAus: Gehäuse,H xB xT (mm): 1355 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit perforierter 3-Punkt-Haube,bestückt mit Spannungspfadsicherung 3xLS-Automat B 10A/25 kA und Prüfklemme (X4) gemäß TAB Netze BW,Wandler-Zählerplatz,H xB (mm): 375 x250,3-Punkt mit Sekundärverdrahtung und IP54-Klarsichthaube,TRE-Platz,H xB (mm): 375 x250,3-Punkt,verdrahtet und IP54-Klarsichthaube,AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit perforierter 3-Punkt-Haube und Gerätetragschiene,APZ-Raum,H xB (mm): 300 x250,mit LexCom Home-Mediamontageplatte und Gerätetragschiene,ohne Gerätebestückung,Leistungsteil,H xB (mm): 1200 x750: Wandlerraum,netz- undAnlagenseitigerAnschlussraum (NAR/AAR): Primärkupferschienen Cu 40/30 x10mm (L1-L3/PEN) verzinnt und vernickelt,PEN-Schiene mit 4xV-Anschlussklemmen 185mm²,vorbereitet für Berührschutz-AbdeckungAuf PEN-Schiene,Wandlerraum mit Klarsicht-Wandlerabdeckung,plombierbar,rundum geschlossen,inkl,Wandlerlasche (250 x50 x12mm) gemäß Form B nach DIN VDE 0603-2-2,Bohrungsabstand 130mm und 210mm und Sekundär- verdrahtung,Netzseitige Trennstelle (links): 2xNH2-Sicherungslastschaltleiste,3-polig schaltbar,mit V-Anschlussklemmen 185mm²,Anlagenseitige Trennstelle (imAAR): 2xNH2-Sicherungslastschaltleiste,3-polig schaltbar,mit V-Anschlussklemmen 185mm²,1xLeerplatz vorbereitet für Überspannungsschutz
Merkmale: | |
Montageart | Eingrabsockel |
Art der Abdeckung | Tür |
Ausführung Deckel | geschlossen |
Art der Tür | Einzel |
Transparenter Deckel/Tür | nein |
Mit Schloss | ja |
Nennstrom (In) | 430 A |
Höhe | 1382 mm |
Breite | 1110 mm |
Tiefe | 315 mm |
Einbautiefe | 233 mm |
Innentiefe | 208 mm |
Materialstärke Gehäuse | 9 mm |
Materialstärke Tür/Deckel | 9 mm |
Farbe | grau |
RAL-Nummer | 7035 |
Anzahl der Module | 2 |
Breite in Teilungseinheiten | 12 |
Anbaumöglichkeit | ja |
Anzahl der Leitungseinführungen | 40 |
Werkstoff des Gehäuses | Kunststoff |
Oberflächenschutz | unbehandelt |
Mit Montageplatte | ja |
Geeignet für Außengebrauch | ja |
Geeignet für Blitzschutz | ja |
Schutzart (IP) | IP44 |
Schutzart (NEMA) | sonstige |
Schutzklasse | II |
Schlagfestigkeit | sonstige |
Funktionserhalt | ohne |
Deckel mit Überdruckentlastung | nein |
