ABB Sicherungsautomat B-Char. S301P-B16
Art.Nr.: 1224285
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

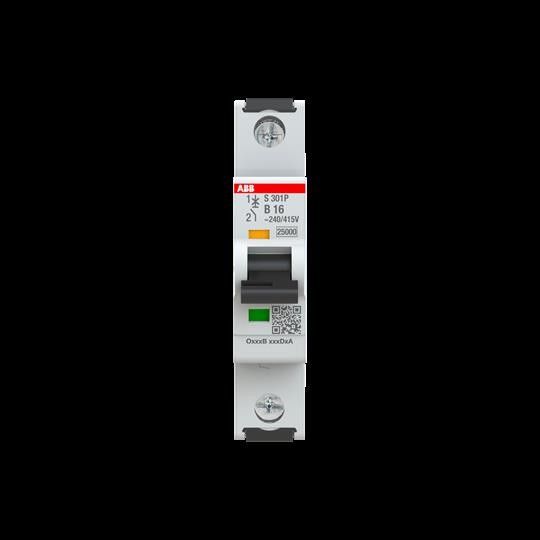

Sicherungsautomat B-Char. S301P-B16
Hersteller: ABB
Hersteller-Art.Nr.: 2CDS381001R0165
EAN: 4016779080439
Ursprung: Deutschland
Zolltarif: 85362010
Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich. Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden. Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen.
| Merkmale: | |
| Einbautiefe | 69 mm |
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 240 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 25 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 25 kA |
| Frequenz | 50..60 Hz |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 1 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -40..70 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75..25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..35 mm² |
| Explosionsgeschützt | nein |
