ABB Schütz AF16-30-01-13
Art.Nr.: 358907
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

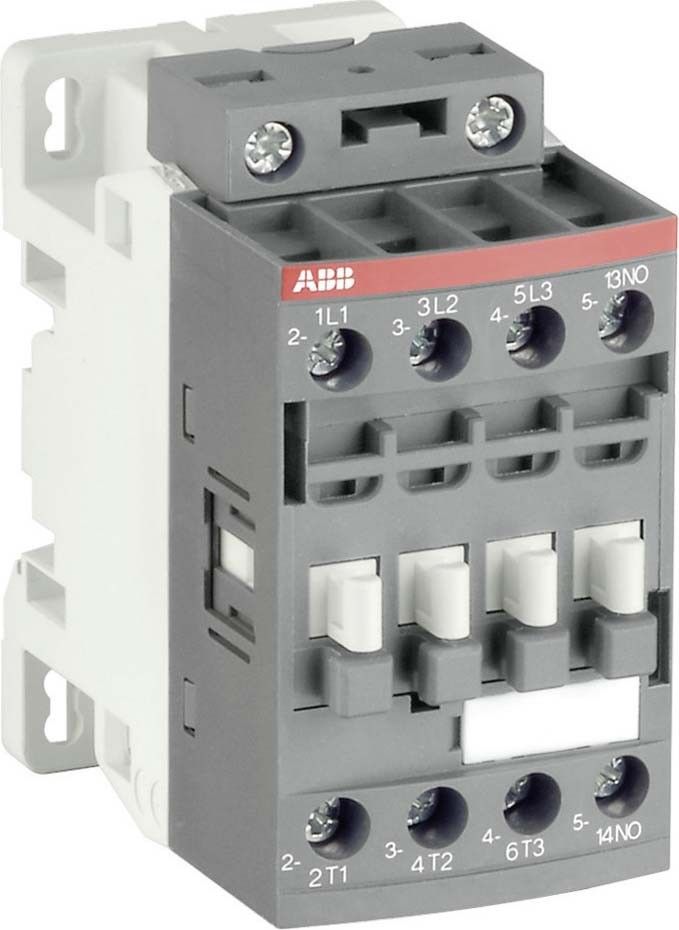

Schütz AF16-30-01-13
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL177001R1301
EAN: 3471523110731
Ursprung: Frankreich
Zolltarif: 85365080
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungsbetriebsleistung NEMA | 7,457 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 77 mm |
