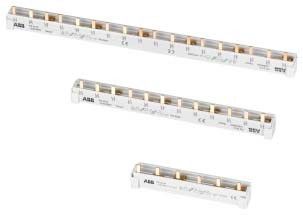

ABB Phasenschiene PS4/52/16H
Art.Nr.: 198916
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Phasenschiene PS4/52/16H
Hersteller: ABB
Hersteller-Art.Nr.: 2CDL240101R1652
EAN: 4016779656115
Ursprung: Deutschland
Zolltarif: 85369010
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Merkmale: | |
| Anzahl der Phasen | 4 |
| Polzahl | 52 |
| Geeignet für Anzahl Geräte | 13 |
| Teilungsmaß | 17,5 mm |
| Querschnitt | 16 mm² |
| Länge | 1020 mm |
| Breite in Teilungseinheiten | 58 |
| Bemessungsdauerstrom Iu | 80 A |
| Ausführung des elektrischen Anschlusses | Stift |
| Isoliert | ja |
| Bemessungsstoßspannung | 4,5 kV |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit N-Leiter | nein |
| Geeignet für Geräte mit Hilfsschalter | ja |
| Farbe | grau |
