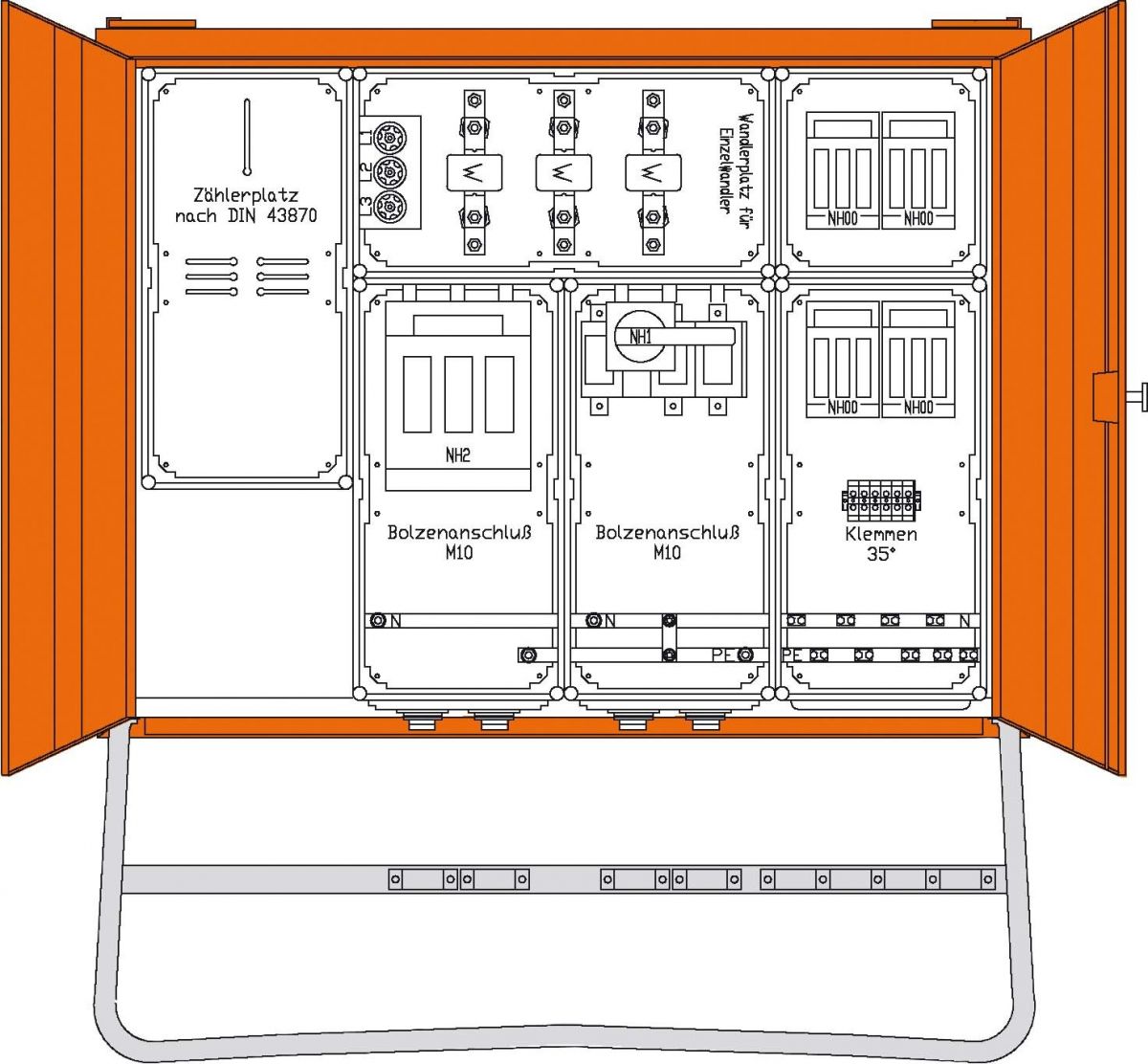

WALTHER Anschlussschrank WA0040

WALTHER Anschlussschrank
Anschlussleistung: 173kVA

nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1034 x 1359 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm

Anschluss:
1 NH2-Sicherungslasttrennschalter 355A
mit Bolzenanschluss M10

Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler

Abgang / Absicherung:
1 NH1-Lasttrennschalter mit Sicherungen 250A
mit Bolzenanschluss M10
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
