STAHL Sicherheitsschalter 200559
Art.Nr.: 861010
Lieferzeit: 7-14 Arbeitstage

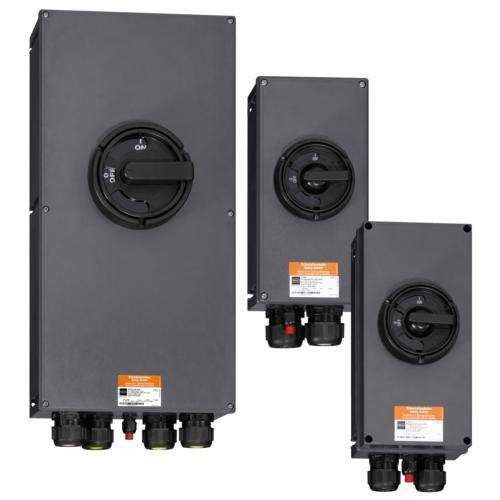

Sicherheitsschalter 200559
Hersteller: STAHL
Hersteller-Art.Nr.: 200559
EAN: 4046827079535
Ursprung: Deutschland
Zolltarif: 85371098
Sicherheitsschalter der Reihe 8146/5-V37 von R. STAHL trennen bei Reinigung und Reparaturen wie vorgeschrieben die elektrische Energiezufuhr sicher von Maschinen und Anlagenteilen. Die eingebauten Lasttrennschalter haben alle ein AC-3 Schaltvermögen. Die Schalter sind in 0-Stellung mit Vorhängeschlössern abschließbar. Sicherheitsschalter 63 A / 80 A, explosionsgeschützt, Typ: 8146/5-V37-306-51-1010-K, Ersatz von Typ: 8537/2-306-5001-K, 8537/2-706-7001, Bemessungsbetriebsspannung AC: 690 V / 500 V, Bemessungsbetriebsstrom: 63 A / 80 A, Gehäusematerial: Polyesterharz glasfaserverstärkt, Detaillierte Polzahl: 3-polig, Hilfskontakt Öffner: 1 Öffner, Hilfskontakt Schließer: 1 Schließer / nacheilend, Zusätzliche Klemme: Standard (ohne), Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T6 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur min.: -40 °C, Umgebungstemperatur max.: +42 °C, Besondere Bedingungen für Erweiterte Umgebungstemperatur,, siehe Betriebsanleitung:, Erweiterte Umgebungstemp. min.: -40 °C, Erweiterte Umgebungstemp. max.: +57 °C, Schutzart (IP): IP66, Kabeleinführung: 2 x M50 Ø 16 ... 35 mm, 1 x M20 Ø 4 ... 13 mm, Anschlussquerschnitt: 16 ... 25 mm2, Anschlussquerschnitt HIKO: 0,75 ... 2,5 mm2 feindrähtig, Für weitere Info siehe: r-stahl.com Webcode 8146L
Merkmale: | |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Ausführung als Sicherheitsschalter | ja |
Ausführung als NOT-AUS-Einrichtung | ja |
Ausführung als Wendeschalter | nein |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsbetriebsspannung | 0..690 V |
Bemessungsdauerstrom Iu | 63 A |
Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
Bemessungskurzzeitstromfestigkeit Icw | 0 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 0 kW |
Schaltleistung bei 400 V | 0 kW |
Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
Polzahl | 3 |
Anzahl der Hilfskontakte als Öffner | 1 |
Motorantrieb optional | nein |
Motorantrieb integriert | nein |
Spannungsauslöser optional | nein |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | nein |
Geeignet für Frontbefestigung 4-Loch | nein |
Geeignet für Frontbefestigung Zentral | nein |
Geeignet für Verteilereinbau | nein |
Geeignet für Zwischenbau | nein |
Farbe des Betätigungselements | grau |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Kabelklemme |
Schutzart (IP), frontseitig | IP66 |
Schutzart (NEMA) | 4X |
