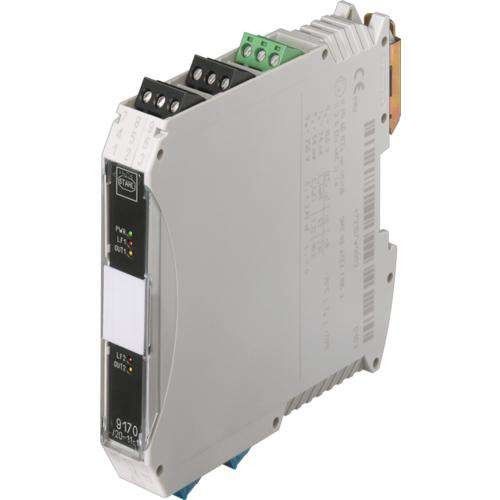

STAHL Schaltverstärker 9170/11-11-11s
Art.Nr.: 908893
Lieferzeit: 7-14 Arbeitstage
Schaltverstärker 9170/11-11-11s
Hersteller: STAHL
Hersteller-Art.Nr.: 203283
EAN: 4046827064296
Ursprung: Slowakei
Zolltarif: 85363010
Die Ex i-Schaltverstärker der Reihe 9170 dienen zum Betrieb von Kontakten, NAMUR-Initiatoren oder Optokopplern. Es gibt Modelle mit 1 und 2 Kanälen
der eigensichere Digitaleingang ist immer galvanisch von Ausgang und Hilfsenergie getrennt. Die zweikanaligen Geräte verfügen über eine galvanische Trennung der Kanäle. Bestimmte Varianten übertragen Frequenzen bis 10 kHz, das Ausgangssignal ist invertierbar. Schaltverstärker, Feldstromkreis Ex i, explosionsgeschützt, Typ: 9170/11-11-11s, Anzahl der Kanäle: 1, Anschlussart: Schraubklemme, Ausgang pro Kanal: 2 Wechsler - Signalrelais, LFD Relais: Ja, Nennstrom: 33 mA, Hilfsenergie: 24 V DC, SIL: 2, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: +70 °C, Max. Spannung Uo: 9,6 V, Max. Strom Io: 10 mA, Max. Leistung Po: 24 mW, Einsatzbereich (Zonen): 2, Gasexplosionsschutz:, II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc, Staubexplosionsschutz: II (1) D [Ex ia Da] IIIC, Für weitere Info siehe: r-stahl.com Webcode 9170A
Merkmale: | |
Art der Spannungsversorgung | aktiv |
Bemessungsversorgungsspannung bei AC | 0 V |
Bemessungsbetriebsfrequenz | 0 Hz |
Bemessungsversorgungsspannung bei DC | 24 V |
Anzahl der Eingänge nach NAMUR | 1 |
Anzahl der Eingänge, potentialfrei | 1 |
Schaltspannung | 125 V |
Schaltstrom | 1 A |
Schaltleistung | 50 VA |
Schaltfrequenz | 15 Hz |
Anzahl der Kanäle | 1 |
Anzahl der Ausgangskreise Relais Wechsler | 2 |
Störmeldeausgang | ja |
Eigensicher nach EN 60947-5-6 NAMUR | nein |
Galvanische Trennung zwischen den Eingängen | ja |
Galvanische Trennung zwischen Eingang und Ausgang | ja |
Galvanische Trennung zwischen Ausgang zu Ausgang | ja |
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
Geeignet für Sicherheitsfunktionen | ja |
SIL nach IEC 61508 | 2 |
Performance Level nach EN ISO 13849-1 | ohne |
Breite | 17,6 mm |
Höhe | 108 mm |
Eingangsspannungs-Toleranz | 0,25 % |
Leistungsaufnahme | 0,8 W |
Betriebstemperatur | -20..70 °C |
Gerätebauform | Einbaugerät |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Montageart | Schnappbefestigung Tragschiene |
Tiefe | 114,5 mm |
Schutzart (IP) | IP20 |
