STAHL Schaltverstärker 203146
Art.Nr.: 861030
Lieferzeit: 7-14 Arbeitstage

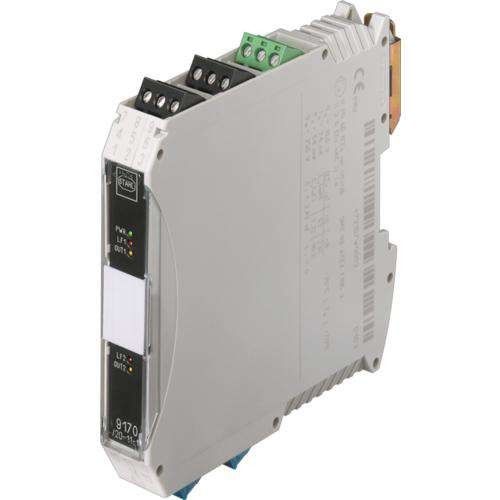

Schaltverstärker 203146
Hersteller: STAHL
Hersteller-Art.Nr.: 203146
EAN: 4046827079030
Ursprung: Slowakei
Zolltarif: 85363010
9170 series switching repeaters can be used for intrinsically safe operation of contacts, NAMUR proximity sensors or optocouplers. Models are available with one or two channels. The intrinsically safe digital input is always galvanically separated from the output and auxiliary power. The channels in the two-channel devices are galvanically separated. Certain variants transmit frequencies of up to 10 kHz and the output signal can be inverted. Switching repeater, Ex i field circuit, explosion-protected, Type : 9170/21-11-11k, Number of channels : 2, Connection type : Spring clamp terminal, Output per channel : 2 NO ¿ signal relay, LFD relay : Yes, Nominal current : 55 mA, Auxiliary power : 24 V DC, SIL : 2, min. ambient temperature : -20 °C, max. ambient temperature : +70 °C, Max. voltage Uo : 9,6 V, Max. current Io : 10 mA, Max. power Po : 24 mW, Application range (zones) : 2, Gas explosion protection :, II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc, Dust explosion protection : II (1) D [Ex ia Da] IIIC, For further information, see : r-stahl.com WebCode 9170A
Merkmale: | |
Art der Spannungsversorgung | aktiv |
Bemessungsversorgungsspannung bei AC | 0 V |
Bemessungsbetriebsfrequenz | 0 Hz |
Bemessungsversorgungsspannung bei DC | 24 V |
Anzahl der Eingänge nach NAMUR | 2 |
Anzahl der Eingänge, potentialfrei | 2 |
Schaltspannung | 125 V |
Schaltstrom | 1 A |
Schaltleistung | 50 VA |
Schaltfrequenz | 15 Hz |
Anzahl der Kanäle | 2 |
Anzahl der Ausgangskreise Relais Schließer | 4 |
Störmeldeausgang | ja |
Eigensicher nach EN 60947-5-6 NAMUR | nein |
Galvanische Trennung zwischen den Eingängen | ja |
Galvanische Trennung zwischen Eingang und Ausgang | ja |
Galvanische Trennung zwischen Ausgang zu Ausgang | ja |
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
Geeignet für Sicherheitsfunktionen | ja |
SIL nach IEC 61508 | 2 |
Performance Level nach EN ISO 13849-1 | ohne |
Breite | 17,6 mm |
Höhe | 128 mm |
Eingangsspannungs-Toleranz | 0,25 % |
Leistungsaufnahme | 1,3 W |
Betriebstemperatur | -20..70 °C |
Gerätebauform | Einbaugerät |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Montageart | Schnappbefestigung Tragschiene |
Tiefe | 114,5 mm |
Schutzart (IP) | IP20 |
