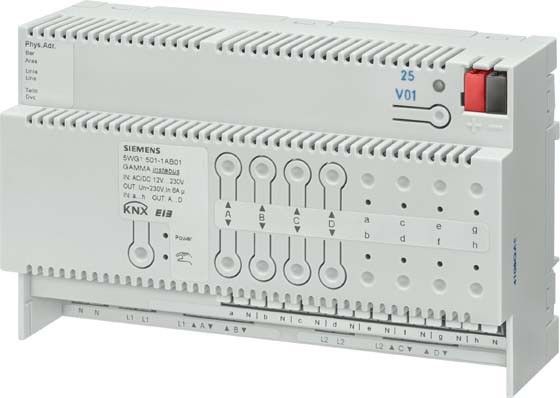

SIEMENS Kombi-Jalousieaktor 5WG1501-1AB01
Art.Nr.: 703755
Lieferzeit: 7-14 Arbeitstage
Kombi-Jalousieaktor 5WG1501-1AB01
Hersteller: SIEMENS
Hersteller-Art.Nr.: 5WG15011AB01
EAN: 4001869377551
Ursprung: Rumänien
Zolltarif: 85371091
8 Eingänge für Gleich- oder Wechselspannung im Bereich von AC/DC 12...230 V \n- 8 paarweise elektrisch gegeneinander verriegelten Relaiskontakt-Ausgänge zur Ansteuerung von 4 Sonnenschutz-Antrieben für AC 230 V \n- Kontakt-Bemessungsbetriebsspannung AC 230 V \n- Kontakt-Bemessungsbetriebsstrom 6 A, cos phi = 1 \n- Spannungsversorgung der Elektronik über integriertes Netzgerät für AC 230 V\n- Gerät funktionsfähig auch ohne Bus-Anschluss bzw. bei Ausfall der Bus-Kommunikation \n- Voreinstellung im Auslieferzustand zum direkten Steuern der Ausgänge per Jalousietaster-Funktion über an die Eingänge angeschlossene Taster\n- Taster zum Umschalten zwischen Bus- und Direktbetrieb \n- Je ein Taster pro Relaiskontakt-Ausgang zum Einschalten des Ausgangs im Direktbetrieb für die Dauer der Tasterbetätigung\n- Bei Busanschluss mit wahlweise gemeinsamer oder individueller Parametrierung der Eingänge\n- Pro Eingang einstellbare Funktion:\n- Schaltzustand, Binärwert senden\n- Schalten Flanke, Kurz/Lang\n- 1-Taster-Dimmen, Sonnenschutzsteuerung, Gruppensteuerung\n- 1-Bit-/8-Bit-Szenensteuerung\n- 8-Bit/16-Bit-Wert Flanke, Kurz/Lang, \n- 16-Bit-Gleitkommawert Flanke, Kurz/Lang\n- Pro Eingangspaar einstellbarer Funktion: \n- Direkt wirkend auf die zugehörigen Ausgänge als Jalousietaster\n- 2-Taster Dimmen mit Stopp-Telegramm oder mit zyklischem Senden\n- 2-Taster Sonnenschutzsteuerung\n- Wählbares Sperren jedes Eingangs über ein zugehöriges Sperrobjekt\n- Senden der Eingangs-Objekte nach Änderung\n- Wählbares zyklisches Senden der Eingangs-Objekte \n- Kommunikationsobjekte pro Jalousiekanal zum Verfahren des Sonnenschutzes in die Endlagen bzw. zum Stoppen des Verfahrens und zum schrittweisen Verstellen von Jalousielamellen\n- Kommunikationsobjekte zum direkten Anfahren einer Stellung des Sonnenschutzes und der Jalousielamellen über Stellungsangaben als Prozentwert\n- Automatisches Öffnen der Jalousielamellen bis zu einer parametrierten Sollstellung nach nicht unterbrochenem Herabfahren der Jalousie von der oberen bis in die untere Endlage, mit integrierter 1-Bit Szenensteuerung zum Speichern und Abrufen (Wiederherstellen) von 2 Zwischenstellungen von Jalousie und Lamellen \n- Integrierte 8-Bit Szenensteuerung und Einbindung jedes Kanals in bis zu 8 Szenen \n- Optionales Objekt Sonne zur Aktivierung/Deaktivierung der Sonnennachlauf-Steuerung der Jalousie-Lamellen bei Beschattung mit größtmöglichem Tageslichtanteil\n- Unterscheidung zwischen Automatik- und Handbetrieb sowie mit automatischer Umschaltung von Automatik- auf Handbetrieb des betroffenen Kanals bei Betätigung eines Bus-Tasters zum manuellen Steuern des zugehörigen Sonnenschutzes\n- Integrierter Busankoppler, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene\n- Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
Merkmale: | |
Bussystem KNX | ja |
Bussystem KNX-Funk | nein |
Bussystem Funkbus | nein |
Bussystem LON | nein |
Bussystem Powernet | nein |
Andere Bussysteme | ohne |
Funk bidirektional | nein |
Montageart | REG |
Breite in Teilungseinheiten | 8 |
Mit Busankopplung | ja |
Busmodul abnehmbar | nein |
Vor Ort-/Handbedienung | ja |
Mit LED-Anzeige | ja |
Anzahl der Eingänge | 8 |
Schaltstrom ohmsch | 6 A |
Max. Schaltleistung | 1380 W |
Max. Anzahl der Jalousieausgänge | 4 |
Funktion Schalten | nein |
Stromart | AC |
Schutzart (IP) | IP20 |
