SCHNEIDER ELECTRIC FI/LS-Schalter A9D54210
Art.Nr.: 772558
Lieferzeit: 7-14 Arbeitstage

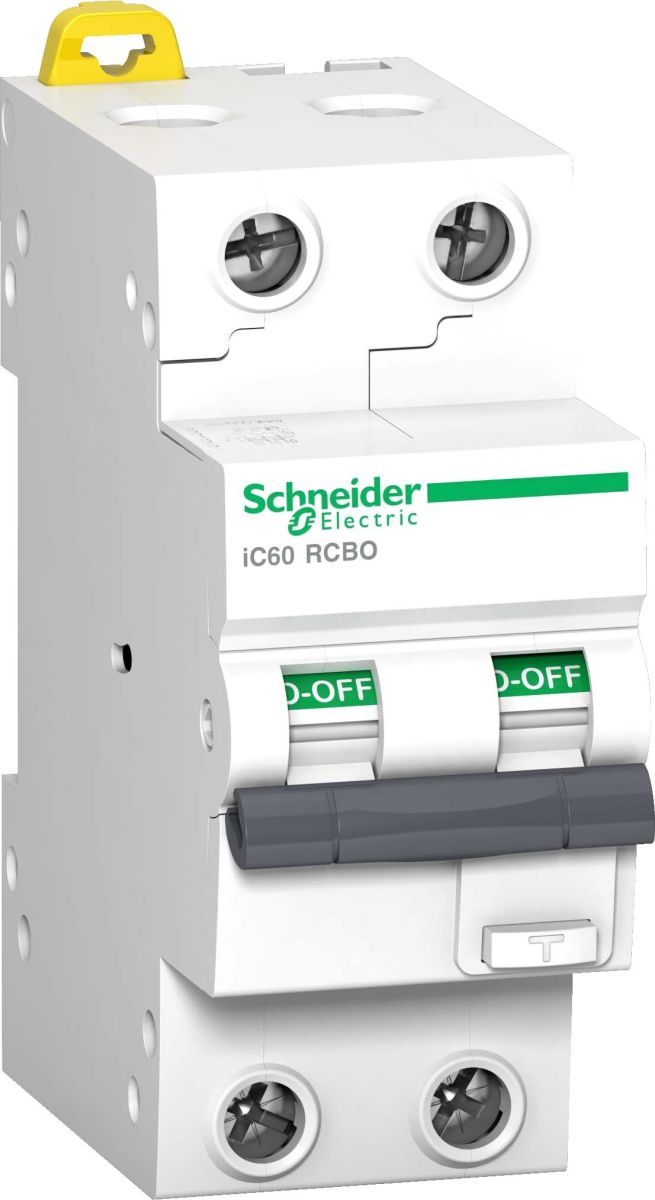

FI/LS-Schalter A9D54210
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: A9D54210
EAN: 3606481194251
Ursprung: Portugal
Zolltarif: 85362010
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iC60H, 10kA (IEC/EN 61009-1 und IEC/EN 61009-2-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 10A, C-Charakteristik, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD), OF/SD-Schalter mit Ti24-Schnittstelle zur Zustandsmeldung an eine speicherprogrammierbare Steuerung (iOF/SD24). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IC60H erfüllt folgende Normen- IEC/EN 61009-1, IEC/EN 61009-2-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe IMQ,NF,KEMA-KEUR,VDE zertifiziert!.
Merkmale: | |
Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 2 |
Bemessungsspannung | 230 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 10 A |
Bemessungsfehlerstrom | 0,3 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Bemessungsabschaltvermögen nach IEC 60947-2 | 15 kA |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
Abschaltcharakteristik | unverzögert |
Stoßstromfestigkeit | 0,25 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | C |
Mitschaltender Neutralleiter | ja |
Mit Verriegelungsvorrichtung | nein |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Umgebungstemperatur während des Betriebs | -25..40 °C |
Breite in Teilungseinheiten | 2 |
Einbautiefe | 45 mm |
Unterputzmontage | nein |
Fehlauslöseschutz | nein |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
