SCHNEIDER ELECTRIC FI/LS-Schalter A9D42620
Art.Nr.: 764790
Lieferzeit: 7-14 Arbeitstage

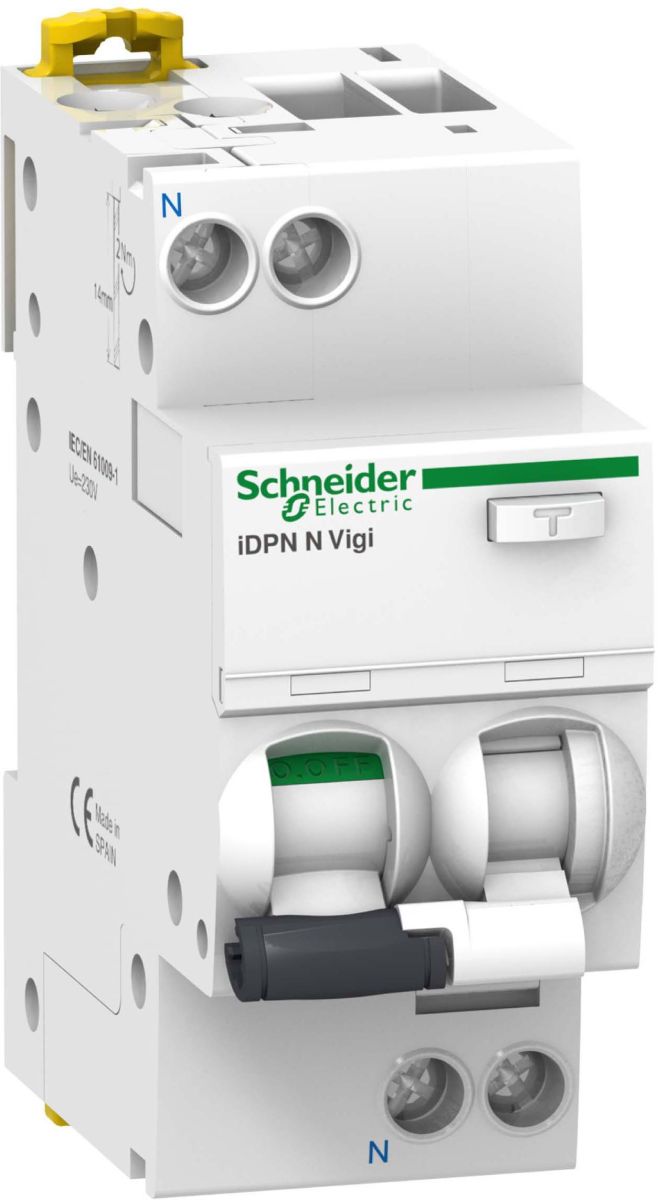

FI/LS-Schalter A9D42620
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: A9D42620
EAN: 3606480472312
Ursprung: Spanien
Zolltarif: 85362010
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 20A, C-Charakteristik, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN N Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Merkmale: | |
Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 1 |
Bemessungsspannung | 230 V |
Bemessungsisolationsspannung Ui | 400 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 20 A |
Bemessungsfehlerstrom | 0,3 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
Abschaltcharakteristik | sonstige |
Stoßstromfestigkeit | 0,25 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | C |
Mitschaltender Neutralleiter | ja |
Mit Verriegelungsvorrichtung | nein |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Umgebungstemperatur während des Betriebs | -25..60 °C |
Breite in Teilungseinheiten | 2 |
Einbautiefe | 44 mm |
Unterputzmontage | nein |
Fehlauslöseschutz | nein |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 1..16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1..10 mm² |
