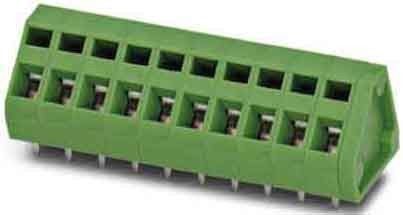

PHOENIX CONTACT Printklemme ZFKDS 1,5-5,08
Art.Nr.: 866960
Inhalt: 250 Stk.Lieferzeit: 7-14 Arbeitstage
Printklemme ZFKDS 1,5-5,08
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 1706701
EAN: 4017918144739
Ursprung: Griechenland
Zolltarif: 85369010
Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
Merkmale: | |
Höhe | 17,7 mm |
Anzahl der elektrischen Anschlüsse | 1 |
Anzahl der Etagen | 1 |
Rastermaß der Anschlüsse | 5,08 mm |
Winkel Leiterplatte/Leiteranschluss | sonstige |
Bemessungsstrom In | 16 A |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 4 kV |
Überspannungskategorie | III |
Verschmutzungsgrad | 2 |
Anschlussart Leiter | Federzuganschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 0,2..2,5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..1,5 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 mm² |
Anschlussart Leiterplatte | sonstige |
Werkstoff der Anschlussoberfläche | Zinn |
Durchmesser Anschlusspin | 1,3 mm |
Länge des Pins | 3,5 mm |
Werkstoff des Isolierkörpers | sonstige |
Gehäusefarbe | grün |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Betriebstemperatur | -40..100 °C |
Art der Leiterplattenbefestigung | Anschlusskontakt |
Befestigungsart | löten |
Art der Banderolierung | Karton (für SMD) |
