NIEDAX Großer Bogen F KLBG 60.503 F
Art.Nr.: 544129
Lieferzeit: 7-14 Arbeitstage
Großer Bogen F KLBG 60.503 F
Hersteller: NIEDAX
Hersteller-Art.Nr.: KLBG 60.503 F
EAN: 4013339572908
Ursprung: Deutschland
Zolltarif: 73089059

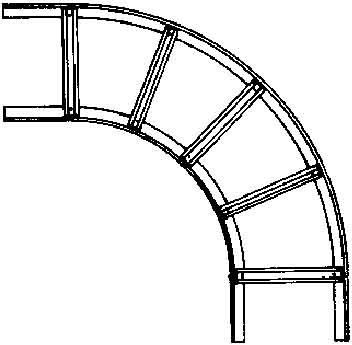

Bogen 90°, groß, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA... und BAK...) finden Sie im KI-Katalog. Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 500 mm Abmessungen außen : 745 mm + B Innenholmradius R : 600 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale: | |
Richtungsänderung | horizontal |
Ausführung des Seitenholms | Profil (offen) |
Seitenlochung | ja |
Ausführung der Sprosse | Profil ungelocht |
Winkel | 90° |
Bogenausführung | glatter Bogen |
Scharnierend | nein |
Kabelleiterhöhe | 60 mm |
Kabelleiterbreite | 500 mm |
Ausführung | ohne Verbinder |
Innenradius | 1100 mm |
Weitspann-Ausführung | nein |
Geeignet für Funktionserhalt | nein |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Oberflächenschutz | feuerverzinkt |
