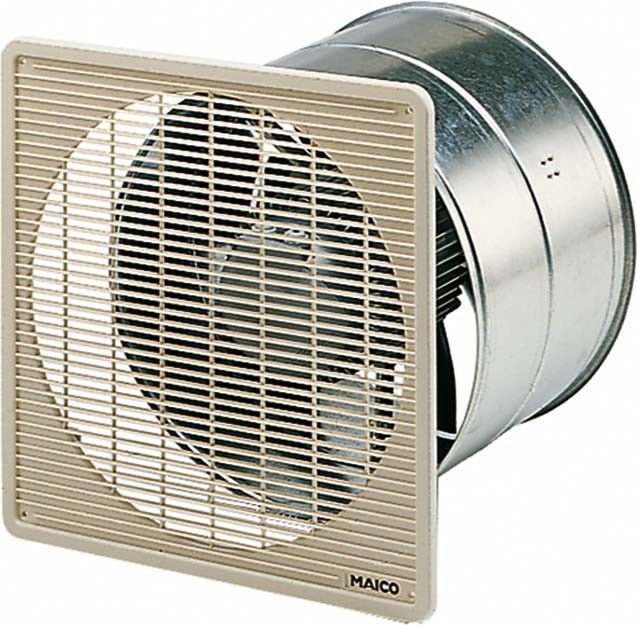

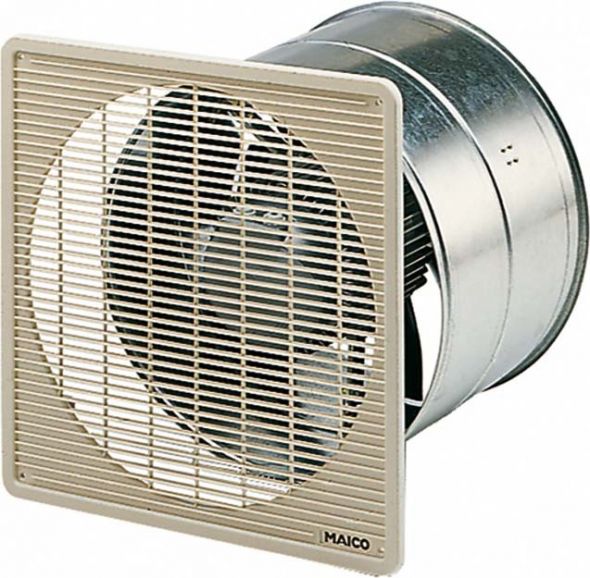

MAICO Ventilator DZF 40/4 B

Drehstrom-Ausführung: Axial-Wandventilator für Unterputz-Installation, in Drehstromausführung. Kurzbeschreibung: Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Thermischer Überlastungsschutz serienmäßig. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Asynchronmotor. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZF ... D IP 54. Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: DZF 40/4 B, Ausführung: Wandhülse, Fördervolumen: 4200 m3/h, FördervolumenNenn: 2640 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 87 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad, Drehzahl: 1454 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 230 W / im opt. Wirkungsgrad, INenn: 0,6 A / im opt. Wirkungsgrad, IMax: 0,75 A, Schutzart: IP 55, Wärmeklasse: B, Netzzuleitung: 7 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 13,015 kg, Gewicht mit Verpackung: 14,58 kg, Nennweite: 400 mm, Breite: 470 mm, Höhe: 470 mm, Tiefe: 300 mm, Breite mit Verpackung: 490 mm, Höhe mit Verpackung: 490 mm, Tiefe mit Verpackung: 345 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 32,4 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 42,7, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,231 kW / 3060 m3/h / 88 Pa, nBEP: 1445 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter. SchallleistungspegelLWA7: 81 dB(A), Verschlussklappe: ohne
