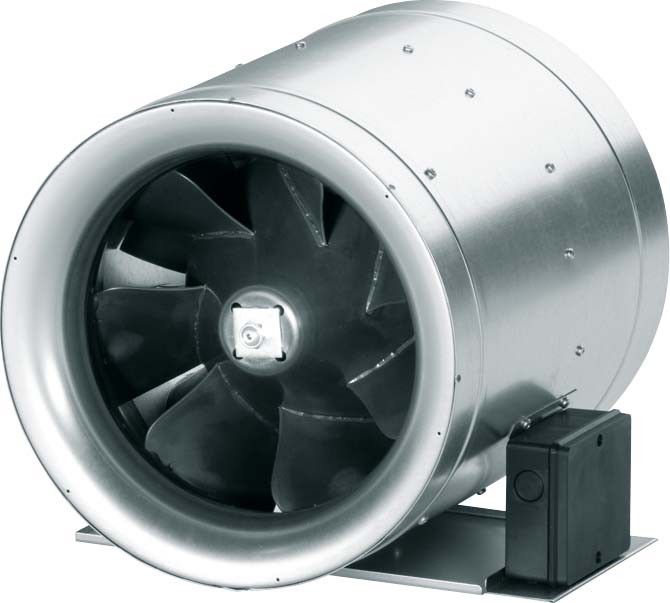

MAICO Diagonal-Ventilator EDR 35

Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor: Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 35, Fördervolumen: 5000 m3/h, FördervolumenNenn: 3173 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 572 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2776 1/min - im opt. Wirkungsgrad, Drehzahl: 2810 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 860 W / im opt. Wirkungsgrad, INenn: 4,2 A / im opt. Wirkungsgrad, IMax: 5,4 A, Wärmeklasse: F, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Farbe: silbergrau, Gewicht: 17,12 kg, Gewicht mit Verpackung: 17,89 kg, Nennweite: 355 mm, Breite: 388 mm, Höhe: 363 mm, Tiefe: 396 mm, Breite mit Verpackung: 430 mm, Höhe mit Verpackung: 385 mm, Tiefe mit Verpackung: 400 mm, Fördermitteltemperatur bei IMax: 45 °C, Umgebungstemperatur: 45 °C, Gesamteffizienz e: 50,5 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 61,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,955 kW / 3173 m3/h / 572 Pa, nBEP: 2776 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 4,2 A, SchallleistungspegelLWA5: 79 dB(A), Gleichstrommotor: false
