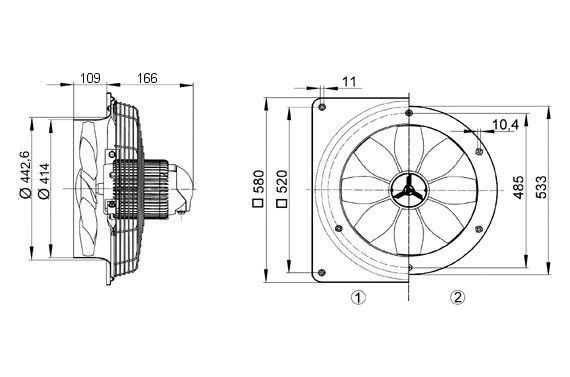

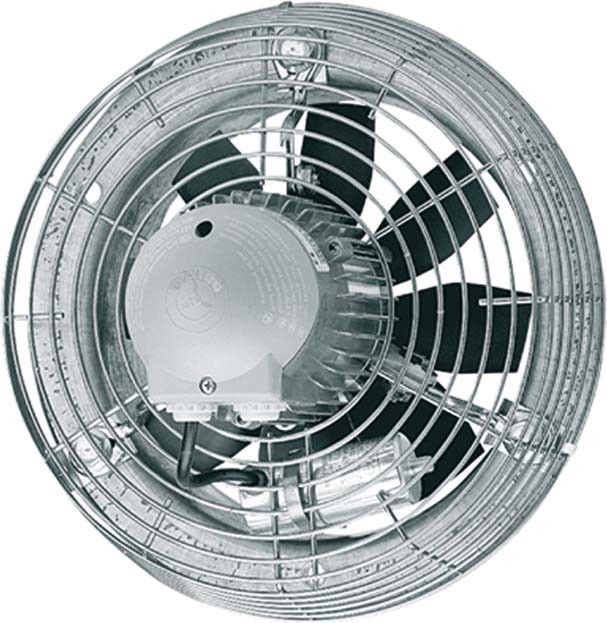

MAICO Axial-Wandventilator EZS 40/4 B

Wechselstrom-Ausführung: Axial-Wandventilator mit Stahlwandring, in Wechselstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZS 40/4 B, Ausführung: Stahlwandring, Fördervolumen: 4350 m3/h, FördervolumenNenn: 3060 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 88 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1380 1/min - im opt. Wirkungsgrad, Drehzahl: 1426 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 249 W / im opt. Wirkungsgrad, INenn: 1,1 A / im opt. Wirkungsgrad, IMax: 1,5 A, Schutzart: IP 55, Wärmeklasse: F, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 8,27 kg, Gewicht mit Verpackung: 11,08 kg, Nennweite: 400 mm, Breite: 580 mm, Höhe: 580 mm, Tiefe: 275 mm, Breite mit Verpackung: 615 mm, Höhe mit Verpackung: 615 mm, Tiefe mit Verpackung: 400 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 30 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,249 kW / 3060 m3/h / 88 Pa, nBEP: 1380 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 81 dB(A), Verschlussklappe: ohne
