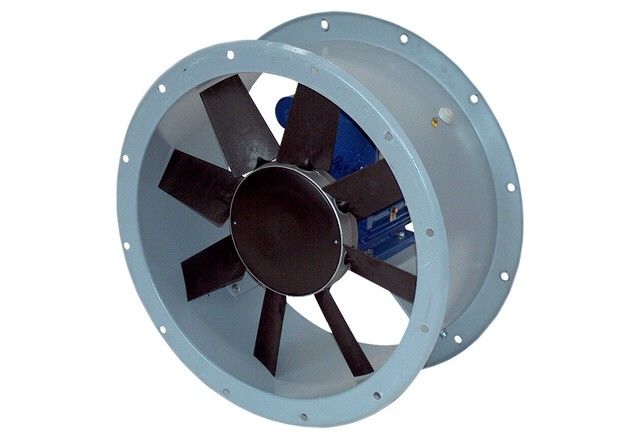

MAICO Axial-Rohrventilator DAR 90/4 9,2

Axial-Rohrventilator für Gewerbe und Industrielüftung. Leistungsstarker Ventilator für große Fördervolumen. Zur einfachen und direkten Montage in einem Rohrsystem. Einbau in jeder Lage möglich. Gehäuse aus Stahlblech mit Epoxidbeschichtung. Drehzahlsteuerbar mit Frequenzumrichter. Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. Geeignet für Temperaturbereiche von -10 °C bis +50 °C. Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid. Motor: Dreiphasen Drehstrommotor. Schutzart IP55. Betriebsart S1 (Dauerbetrieb). Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Drehzahlsteuerbar mit Frequenzumrichter. Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. Elektrischer Anschluss: Außenliegender Klemmkasten am Gehäuse. Sicherheitshinweise: Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.Artikel: DAR 90/4 9,2, Fördervolumen: 50000 m3/h, Drehzahl: 1440 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 9200 W, INenn: 16,71 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Einbauort: Rohr, Einbaulage: horizontal, Material Gehäuse: Stahlblech mit Epoxidbeschichtung, Material Flügelrad: Polyamid, Farbe: grau, Gewicht: 170 kg, Gewicht mit Verpackung: 186 kg, Nennweite: 900 mm, Breite: 1030 mm, Höhe: 680 mm, Tiefe: 1030 mm, Breite mit Verpackung: 1140 mm, Höhe mit Verpackung: 830 mm, Tiefe mit Verpackung: 1140 mm, Fördermitteltemperatur bei IMax: -10 °C bis 50 °C, PTC DIN 44082: M 100, Gesamteffizienz e: 39,9 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 40,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 8,816 kW / 33870 m3/h / 373,4 Pa, nBEP: 1420 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 16,71 A, SchallleistungspegelLWA7: 94 dB(A)
