HAGER Leitungsschutzschalter HMD190
Art.Nr.: 386170
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

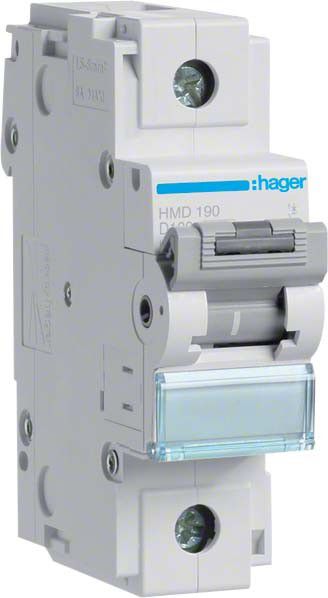

Leitungsschutzschalter HMD190
Hersteller: HAGER
Hersteller-Art.Nr.: HMD190
EAN: 3250613230265
Ursprung: Frankreich
Zolltarif: 85362090
Leitungsschutzschalter 1 polig 15kA D-Charakteristik 100A 1.5 Module. Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
| Merkmale: | |
| Einbautiefe | 70 mm |
| Auslösecharakteristik | D |
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 100 A |
| Bemessungsspannung | 415 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Frequenz | 50..60 Hz |
| Unterputzmontage | ja |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 1,5 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25..70 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..70 mm² |
| Explosionsgeschützt | nein |
