EATON Sterndreieckschütz SDAINLM55(230V50HZ)
Art.Nr.: 162826
schnell lieferbar. Lieferzeit: 5-7 Arbeitstage
Sterndreieckschütz SDAINLM55(230V50HZ)
Hersteller: EATON
Hersteller-Art.Nr.: 278411
EAN: 4015082784119
Ursprung: Rumänien
Zolltarif: 85364900

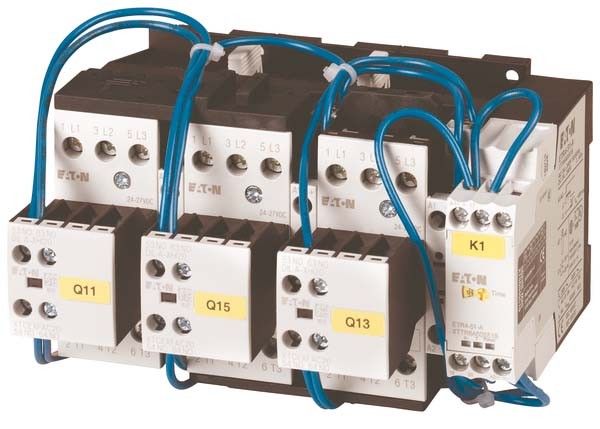

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 55 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM32-10, + DILA-XHI20, Dreieckschütz Q15: DILM32-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM25-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
| Merkmale: | |
| Funktion | Stern-Dreieck-Schütz |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 55 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 55 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP) | IP00 |
| Schutzart (NEMA) | sonstige |
| Tragschienenmontage möglich | nein |
