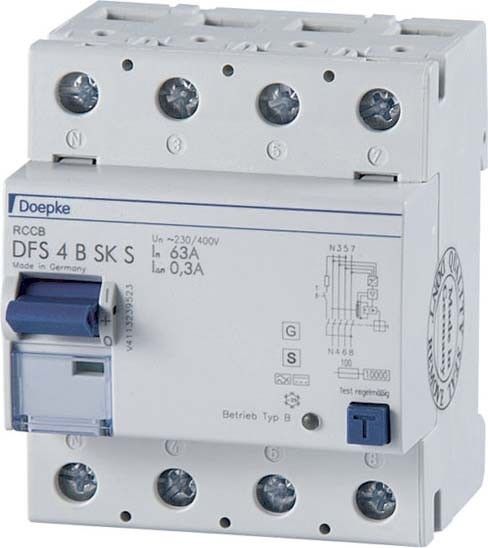

DOEPKE FI-Schutzschalter DFS4 4-polig 40A 300mA Typ B SK 09136999

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Selektive Fehlerstromschutzschalter kommen in Anlagen mit gestaffelten Verteilungen zum Einsatz. Im Fehlerfall löst nur der Schalter aus, in dessen Anlagenabschnitt der Fehlerstrom vorliegt. Die selektiven RCCB bieten Brand- und Fehlerschutz (bei indirektem Berühren), nicht aber den zusätzlichen Schutz (direktes Berühren, Personenschutz). Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230, 400 V, V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: selektiv zu allen unverzögerten RCCB
für Anlagen mit hohen Ableitströmen im Frequenzbereich > 1 kHz
große Unempfindlichkeit gegenüber transienten Ableit- und Fehlerströmen durch eine hohe Stoßstromfestigkeit
hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz
allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz
netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A
spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz
volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern
geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"

Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung vorzugsweise von oben
Einsatzgebiete: Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, in deren Unterverteilungen Betriebsmittel der Leistungselektronik zur Anwendung kommen oder angeschlossen werden können, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, USV- und Photovoltaikanlagen. Selektive Fehlerstromschutzschalter schützen hier in den meisten Fällen die Kabel von der Hauptverteilung zu den Unterverteilungen
Anlagen mit gestaffelter Verteilung
Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
RCCB für andere Frequenzen auf Anfrage
Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt
Um Selektivität des RCCB zu gewährleisten. muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewählt werden als der des nachgeschalteten unverzögerten Schalters.
