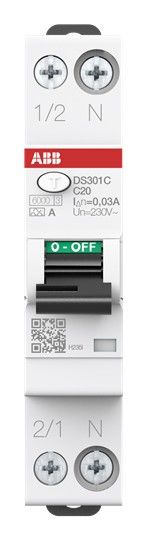

ABB FI/LS-Schalter DS301C C20 A30
Art.Nr.: 831445
Lieferzeit: 7-14 Arbeitstage
FI/LS-Schalter DS301C C20 A30
Hersteller: ABB
Hersteller-Art.Nr.: 2CSR255163R1204
EAN: 8012542361657
Ursprung: Italien
Zolltarif: 85363010
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Merkmale: | |
Polzahl (gesamt) | 1 |
Anzahl der abgesicherten Pole | 1 |
Bemessungsspannung | 240 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 20 A |
Bemessungsfehlerstrom | 0,03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
Abschaltcharakteristik | unverzögert |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | C |
Mitschaltender Neutralleiter | ja |
Mit Verriegelungsvorrichtung | nein |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Umgebungstemperatur während des Betriebs | -25..55 °C |
Breite in Teilungseinheiten | 1 |
Einbautiefe | 17,6 mm |
Unterputzmontage | nein |
Fehlauslöseschutz | nein |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5..16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..10 mm² |
