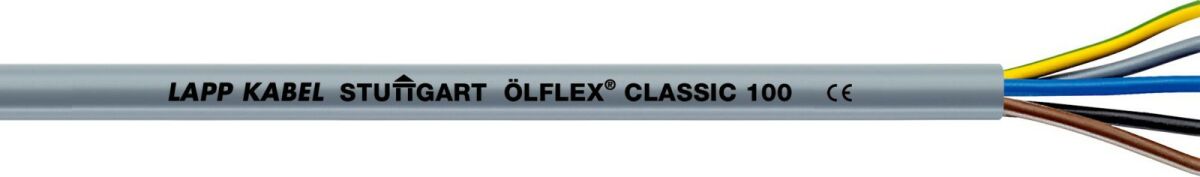

LAPP ÖLFLEX CLASSIC 100 0010302
Art.Nr.: 1399438
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
ÖLFLEX CLASSIC 100 0010302
Hersteller: LAPP
Hersteller-Art.Nr.: 0010302
EAN: 4044773007930
Anschluss- und Steuerleitung ÖLFLEX® CLASSIC 100 450/750V 3G16
Anschluss- und Steuerleitung
3G16
U0/U: 450 / 750 V
PVC
Aderidentifizierung: Farben
flexibel
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Auch als flexible Anschluss- oder Verlängerungsleitung geeignet
Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
Einsetzbar in trockenen und feuchten Räumen
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
Nutzen: Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Hohe elektrische Sicherheit durch 4000V-Prüfspannung
Hochwertige Alternative zu Steuerleitungen des Typs YSLY bzw YY
| Merkmale: | |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| Leiternennquerschnitt | 16 mm² |
| Leiter-Klasse | Kl.5 |
| Ader-Zahl | 3 |
| Schirm über Verseilelement | ohne |
| Verseilelement | nein |
| Schirm über Verseilung | ohne |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation | sonstige |
| Ader-Kennzeichnung | Farbe |
| Mit Schutzleiter | ja |
| Tragorgan | ohne |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial | sonstige |
| Mantel-Farbe | grau |
| Kabelgeometrie | rund |
| Torsionsschutz | nein |
| Flammwidrig nach IEC 60332-1-2 | ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Ölbeständig nach EN 60811-404 | nein |
| Kältebeständig nach EN 60811-504+505+506 | ja |
| Außendurchmesser ca. | 18,3 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 274,5 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 73,2 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..80 °C |
| Nennspannung U0 | 450 V |
| Nennspannung U | 750 V |
