IPF ELECTRONIC Farbsensor OF650180
Art.Nr.: 701887
Lieferzeit: 7-14 Arbeitstage

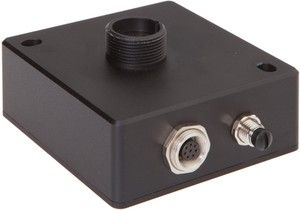

Farbsensor OF650180
Hersteller: IPF ELECTRONIC
Hersteller-Art.Nr.: OF650180
Ursprung: Deutschland
Zolltarif: 85365019
Die Funktionsweise der Farbsensoren beruht auf der Bewertung der Rot-, Grün- und Blau-Anteile des von Messobjekten zurückreflektierten Lichtes, oder der vom ¿Selbstleuchter¿ (z.B. LEDs, Rückleuchten von Pkw, Halogenlampen, Leuchtstofflampen usw.) emittierten Strahlung. Dazu ist im Gerät neben einer ein-/ausschaltbare Weißlicht- oder UV-Beleuchtung ein sogenannter 3-fach-Empfänger integriert. Dieser Empfänger arbeitet nach dem True Color Prinzip. Das bedeutet, dass die Bewertung des auf den Empfänger auftreffenden Lichtes an die Farbwahrnehmung des menschlichen Auges angelehnt ist. Dies ist die Voraussetzung für die sichere Differenzierung von Objekten oder Selbstleuchtern nach ihrer Farbe und Helligkeit. Die Prüfung von fluoreszierenden Materialien bedingt die Verwendung von Sensoren mit UV-Lichtquelle. Der Einsatz unter widrigen Umgebungsbedingungen ist durch die Verwendung eines zusätzlichen Lichtwellenleiters möglich. Das Zusammenspiel zwischen präziser Erfassung und einer hoher Schaltfrequenz zeichnet die Geräte aus. Somit werden Sie zu einem idealen Werkzeug der Prozesssteuerung und Qualitätskontrolle.
Merkmale: | |
Bemessungssteuerspeisespannung Us bei DC | 21,6..26,4 V |
Spannungsart | DC |
Max. Ausgangsstrom | 100 mA |
Leerlaufstrom | 220 mA |
Schaltfrequenz | 40000 Hz |
Ausführung des elektrischen Anschlusses | Steckanschluss |
Ausführung des Schaltausgangs | PNP/NPN |
Ausführung der Schaltfunktion | sonstige |
Einstellverfahren | Parametrierung |
Messverfahren für Farb-Detektion | aktives Dreibereichsverfahren |
Lichtart | Weißlicht |
Werkstoff des Gehäuses | Aluminium |
Werkstoff des LWL-Faserkerns | Glas |
Gehäusebauform | Quader |
Breite des Sensors | 65 mm |
Höhe des Sensors | 28 mm |
Länge des Sensors | 65 mm |
Betriebsmittel-Schutzklasse | Schutzklasse 3 |
Mit Lichtleiter-Anschluss | ja |
Mit Zeitfunktion | ja |
Umgebungstemperatur | -20..55 °C |
Schutzart (IP) | IP64 |
